Gru a ponte incorniciate granchio della singola trave elettrica per l'applicazione generale di ingegneria
Il tipo elettrico sistema sopraelevato della gru pagina granchio delle gru a ponte della singola trave con il granchio fornisce la soluzione per movimentazione dei materiali anche quando le unità di produzione o i magazzini sono comparativamente piccoli e bassi. Per minimizzare i costi di immobilizzo per le modifiche alle costruzioni per fornire lo spazio extra, usiamo il minimo di spazio per i nostri sistemi della gru. Facendo uso di varie disposizioni della riparazione le gru mobili della singola trave possono essere misura individualmente allo spazio attuale disponibile. Le dimensioni favorevoli provocano il più alta posizione ottimale del gancio.
La gru industriale sopraelevata del singolo fascio è particolarmente economica da affrontare le mansioni di sollevamento all'interno del dovere 20t. Il tempo e la manodopera notevolmente sono conservati con un insieme di singola gru della fine nastro del fascio in officina o dell'altra applicazione adatta.
Normalmente non c'è distanza di sicurezza massima al soffitto della costruzione per le singole gru della trave con una gamma della capacità di carico fino a 10 T. Ciò le rende un padrone allo spazio di risparmio anche in costruzioni con le dimensioni sfavorevoli con le meno restrizioni. La gru di carico è costruita dai profili robusti. Facendo uso di una gamma completa di disposizioni della riparazione le gru mobili possono essere destinate per misura lo spazio disponibile. Tutte che abbiamo bisogno di per la fase di progettazione del sistema della gru sono le chiare dimensioni della costruzione. Poi progetteremo individualmente le gru a ponte pagina granchio della singola trave elettrica per voi.
La gru a ponte della singola trave con la gru è ampiamente usata nelle seguenti applicazioni:
1. Gru DI BASSA POTENZA per le operazioni di manutenzione, del magazzino e di assemblaggio.
2. Gru A USO MEDIO per l'applicazione generale e l'officina meccanico di ingegneria.
3. Gru RESISTENTI per le officine meccanico pesanti, le cartiere, il negozio di montaggio, ecc.
4. Gru RESISTENTI EXTRA per il servizio continuo in acciaierie e nell'altro scopo pesante di ingegneria. Le gru per il dovere all'aperto inoltre è progettata specialmente.
Parametri tecnici
| |
|
|
2T |
| |
Portata |
m. |
10,5 |
14 |
17,5 |
21 |
24,5 |
| Velocità |
Velocità di sollevamento |
m/min |
5/0.8 |
| Velocità del carrello |
5.0/20 |
| Velocità del ponte |
8/32 |
| Potere del motore |
Motore di sollevamento |
chilowatt |
3.2/0.45 |
3.2/0.45 |
3.2/0.45 |
3.2/0.45 |
3.2/0.45 |
| Motore del carrello |
0.64x1 |
0.64x1 |
0.64x1 |
0.64x1 |
0.64x1 |
| Motore del ponte |
0.37x2 |
0.37x2 |
0.37x2 |
0.37x2 |
0.37x2 |
| Potere della gru |
4,58 |
4,58 |
4,58 |
4,58 |
4,58 |
| Dati di base |
Carico di Max.Wheel |
KN |
14,7 |
16 |
18 |
20,4 |
24,3 |
| Diametro della ruota. |
|
125 |
125 |
125 |
125 |
125 |
| Modello del trasporto dell'estremità |
|
HSE125-15 |
HSE125-20 |
HSE125-25 |
HSE125-30 |
HSE125-35 |
| Modello dell'ingranaggio |
|
SK0282-0.37 |
SK0282-0.37 |
SK0282-0.37 |
SK0282-0.37 |
SK0282-0.37 |
| Qty della ruota della gru. |
Pc |
4 |
4 |
4 |
4 |
4 |
| Rotaia di scorrimento |
|
30×50 |
30×50 |
30×50 |
30×50 |
30×50 |
Le caratteristiche del progetto includono:
PROGETTAZIONE:
Dimensioni compatte, peso basso, facile da operare e facile mantenere, progettazione modulare con diretto
misure fra le componenti
STRUTTURA:
Trave di ponte, carrelli dell'estremità, pagina del granchio manifatturiera da progettazione del piatto della scatola/sezioni rotolate.
A richiesta la radiografia 100% di tutti i giunti della saldatura di testa dei carrelli dell'estremità e del ponte può essere fornita.
MOTORI:
La gru di Nante utilizza i motori palo-cambianti del rotore conico cilindrico robusto con la colata continua elegante
sezioni di alluminio, classe d'isolamento integrata F, dei freni di sicurezza protezione IP54.
Azionamenti & telecomandi variabili di frequenza:
Inoltre offriamo l'azionamento variabile di frequenza nel sollevamento, viaggio dell'incrocio, viaggio lungo per controllo di velocità degli steples
come caratteristica facoltativa. Inoltre forniamo le gru telecomandate radiofoniche per l'applicazione in inaccessibile e
aree pericolose.
Freni
Magnetici di sicurezza o i freni idraulici di coppia di torsione o di più di 150% misura sulle estensioni di asse. Per le gru resistenti un secondo freno può essere montato per accertarsi dell'operazione di sicurezza.
Comandi
Il controllo del pendente dal pavimento, i interruttori di comando matrici, regolatori principali nella cabina del driver può essere
fornito. Il telecomando radiofonico può essere fornito a richiesta.
PANNELLO ELETTRICO:
Progettazione modulare, trattante un raggio d'azione molto ampio. I sistemi sono progettati per facilità di installazione e manutenzione e funzionamento affidabile, con circuiti fuseless, collegamenti canalizzati ed i terminali non avvitati.
VERNICIATURA:
Ogni componente & parte completamente è sfregata & dipinta con due cappotti dell'iniettore prima dell'assemblea & due cappotti di smalto sintetico dopo le prove.
COMMUTATORI DI LIMITE:
per impedire sopra il sollevamento & sopra l'abbassamento del gancio.

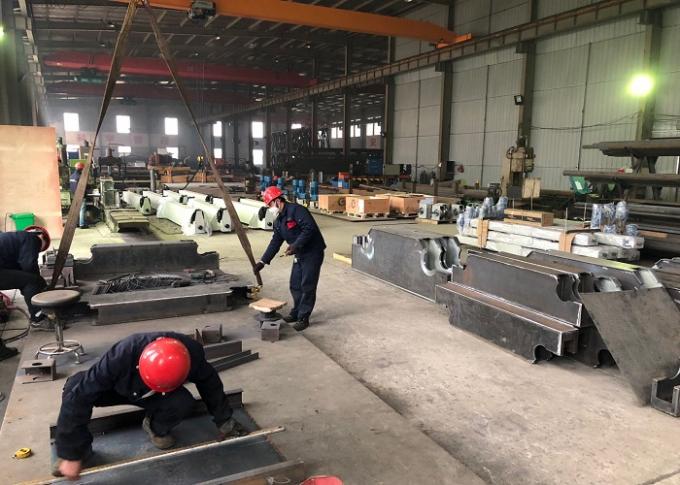

LA NOSTRA FABBRICA
